「变换矩阵 (Transformation Marices)」 在图形学中的重要性不用多说，一切物体的缩放，旋转，位移，都可以通过变换矩阵作用得到。同时在投影 (projection) 变换的时候也有很多应用，本文将会介绍一些简要的变换矩阵。
1 2D线性变换
我们将如下图所示的简单矩阵乘法定义为对向量的线性变换。
1.1 缩放(scaling)
缩放变换是一种沿着坐标轴作用的变换，定义如下:
即除了保持不变之外，所有的点变为
。 举两个简单例子:
1.2 剪切(shearing)
shear变换直观理解就是把物体一边固定，然后拉另外一边，定义如下:
分别对应了向”拉伸”x轴，和”拉伸”y轴 直观理解见如下两图:
1.3 旋转(rotation)
旋转可以说是又一个十分重要的变换矩阵了，如下图，我们希望用一个变换矩阵表示将向量a旋转到向量b的位置，
记为
我们可做如下推导得到该矩阵，记向量长度为，则不难得到
进一步我们可以将旋转之后的向量b的坐标x,y用如下表示
显然，将上一步和
的坐标表示代入得到
此时不难得出该结果即为的结果了，证明结束。（注意该式是逆时针(countercklockwise)旋转，且原点为旋转中心！）
举例逆时针旋转45°效果如下:
2 3D线性变换
其实知道2维推3维还是非常直观的，只有推3维旋转的时候有一点要注意一下。
2.1 3维缩放(scaling)，剪切(shearing),旋转(rotation)
缩放不用多说:
剪切也十分类似:
对于3维旋转来说一共有3类矩阵，分别对应绕x轴，y轴，z轴旋转，同时有很关键的一点要注意！我们所采用的是右手系，所以在二维之中其逆时针旋转矩阵是x轴向y轴旋转，对应到3维便是绕z轴旋转(x轴转向y轴)，不难推出绕x轴旋转(y转向z)，绕y轴旋转(z转向x), 如果想不明白，右手螺旋定则试一试就知道了！ x->y->z->x……
因此理解了上面这点，对应二维旋转矩阵能够类推得到三维旋转矩阵如下：
(绕z轴，故z不变，且x转向y，左上角与二维逆时针旋转矩阵相同)
(绕x轴，故x不变，且y转向z，右下角与二维逆时针旋转矩阵相同)
绕y轴会有一点不同，但只要记住需要z转向x，很快便能反应过来
其实到这里可以下一个结论，可以看到任意旋转都是正交矩阵!，因此他们的逆便是他们的转置，而一个旋转矩阵的逆所对应的几何解释便是，我反着转这么多，比如我逆时针转30°，转置便是顺时针30°
注：以上所有的旋转都是针对原点来说，那么如何对围绕任何一个轴(3维)旋转呢
2.2 3维绕任意轴旋转
我们只有绕x，y, z旋转的方法，怎么随便给一个轴让你绕着他旋转呢！很直观的，先把该轴给先旋转到x或者y或者z轴上，接着就可以应用上面已经得到的标准旋转矩阵，最后要记得把该轴逆旋转回它原先的地方就完成了，用矩阵表示如下：
这里的Rx是知道的，也就是3维下绕x轴旋转的矩阵，那么根据之前的分析问题只剩怎么求R1了，设我们想围绕旋转的轴为，R1便是将u旋转到x的矩阵。 具体来说这里需要以u为一轴，构造一个3维正交坐标系，然后将u-x对齐，那么其它两轴就肯定和y和z对齐了！
构造如下，任取一t方向不与u重合
w = t x u
v = u x w
此时u, w, v便是我们构造出的新坐标系(这里运用了一些叉乘的几何性质)。
好了，现在得到了u,w,v 对应 x,y,z如何将我们的新坐标系与原始坐标系重合呢，这其实很简单，直接取R1 = (u,w,v), 该旋转矩阵的含义便是将旋转到u，w，v的旋转矩阵(读者可以直接计算R1 * x，R1 * *y，R1 ** z试试便一目了然)。
还记得什么？在上一节曾总结到，旋转矩阵是正交矩阵，旋转矩阵的转置便是它的逆，也是几何意义上的反作用，因此！便是将u,w,v旋转到x,y,z的矩阵了。现在我们知道了R1知道了RX，那么围绕任意轴的旋转也就得到了！
中间那个矩阵换成 就好啦！截图没有改
Tips:如果读者对线性代数不熟悉，或是没有很直观的几何理解的话，强烈推荐3blue1brown的线代本质.真的是带你走进全新版本。
3 仿射变换
其实读到这大部分矩阵变换都已经说完了，只剩最后一个位移，同时也会引入齐次坐标为了更好将位移与rotation，scaling结合再一起，这样能够有旋转scale，又有translation的变换，称之为仿射变换。
3.1 位移(translation)
其实位移是在简单不过的了
我们之前所提到的线性变换如下：
你可以试试如果2维变换只用2维矩阵，3维变换只用3维矩阵，你是不可能将二者合在一起用一个矩阵表示的，所以很自然的，我们引入一维新的坐标，称之为齐次坐标，(x,y)->(x,y,1)

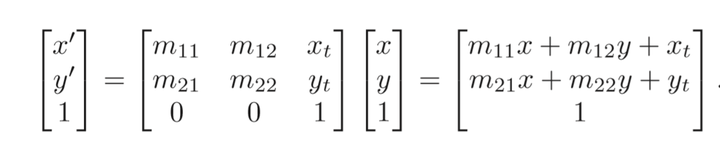

现在我们就可以用一个矩阵即表示线性变换，又表示位移了！三维其实同理，完全一样，不过有点要注意的是，对于带有齐次坐标的变换，会先进行线性变换(即scale，rotation，shear这些)，之后才会进行位移！
注：最后一维为1，表示点(point), 为0表示方向(direction).方向的位移没有意义，方向始终不会变。 当然，第四维不是只能是1和0，在投影变换中，齐次坐标会有更多的作用。
Reference
[1] Fundamentals of Computer Graphics 4th
